挡边输送带使用说明书

保定八达挡边输送带使用说明书。
1.挡边输送带广泛的 应用在港口、冶金、矿山、电力、煤炭、铸造等地方。能够运输各种散装物料以0-90度任意倾角连续输送，具有输送倾角大，使用范围广的特点，占地面积小。
本系列的挡边输送带可以根据不同的物料的特性、输送量等，选择普通型、强力型、耐热、耐高温（300～500℃装铠带芯）、耐酸、耐寒、钢丝绳型裙边带。
2.基带

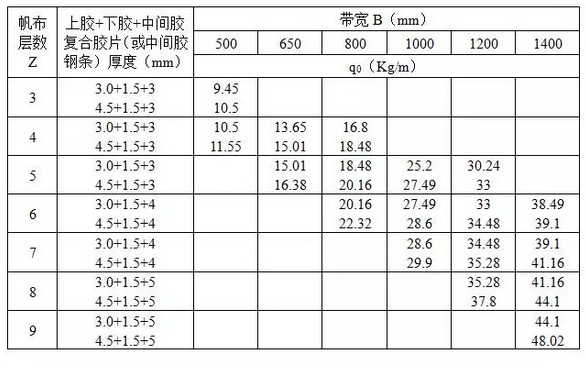

1）选用帆布型带芯橡胶输送带，带宽B、层数Z、上下胶中间加强层胶厚度及每米质量见表1。选用涤纶树脂代替尼带芯重量也可参照选用。

2）芯层帆布径向扯断强力为：涤纶树脂200Kg/cm层；棉帆布：56Kg/cm层；装铠：200/300/400/500/600Kg/cm层。
3）本系列推荐裙边输送带安全系数m=12
3．裙边

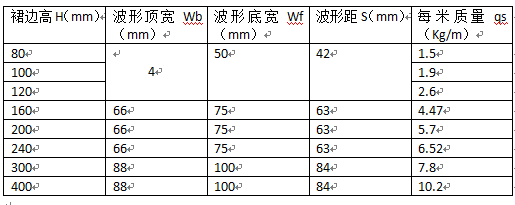

本系列采用S型裙边，主要参数及每米质量见表2

4.横隔板
（1）本系列按不同倾角，裙边高选用不同的横隔板形式，横隔板形式有T型、C型、TC型、TS型、TCS型。
（2）横隔板外形及参数按如下要求选用
a．本系列用于小倾角（0o≤a≤18o）时，一般不采用横隔板；
b．本系列用于大倾角（18o≤a≤40o）时，应选用T型横隔板；
c．本系列用于大倾角（40o≤a≤60o）时，应选用C型横隔板；
d．本系列用于大倾角（60o≤a≤90o）时，应选用TC型或TCS型横隔板；
e．当横隔板高度h≥280mm时，应选用TS型或TCS型。

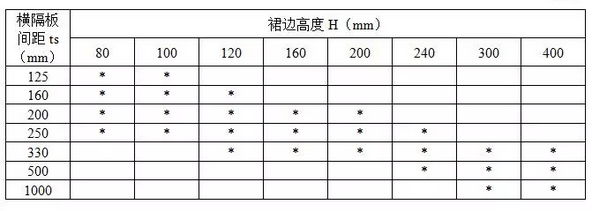

（3）本系列各挡边高推荐采用的横隔板间距见表3：
